Профильное строгание

Во многих столярных изделиях после строжки плоских поверхностей приходится делать профильное или фигурное строгание, виды которого и необходимый инструмент для него мы рассмотрим ниже.

Профильное строгание

Фальц

Размеры а и б не равны, выбирается в книжных шкафах и письменных столах в оконных переплетах и балконных дверных полотна для вставки стекол, в портретных рамках и трюмо для вставки стекол и зеркал и т. д.

фальц
Фальц

Фальц, выбирается зензубелем , длина колодки которого 250 мм, высота 80 мм, ширина 20 мм. Ширина железки зензубеля в лезвии 20 мм, в хвостовике — 7 мм, вставляется она снизу и закрепляется клинком сверху.

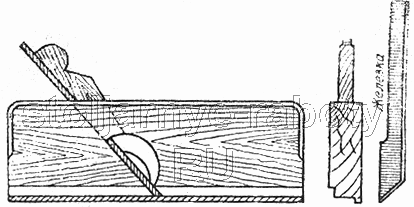

зензубель
Зензубель

Лезвие железки зензубеля бывает прямое и скошенное. Оно устанавливается под острым углом к боковой стороне колодки и дает более чистое строгание. Для особо чистой строжки употребляют двойной зензубель (с клапаном), который устанавливается под острым углом к боковой стороне колодки и дает более чистое строгание.

Четверть

Четверть обычно выбирается в половых досках для соединения досок в щиты, в брусках оконных переплетов и портретных рамках. Размеры а и б равны.

четверть
Четверть

Четверть выполняется инструментом, называемым фальцгобелем, который, в отличие от зензубеля, имеет более широкую колодку (30 мм) и ступенчатую подошву.

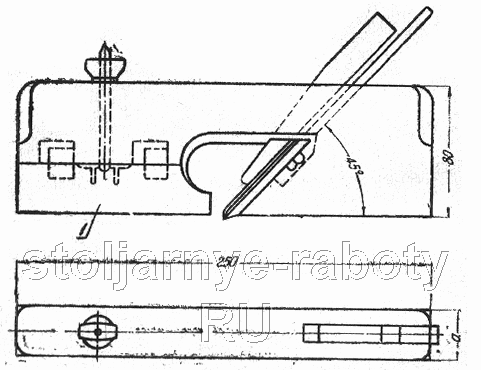

фальцгобель
Фальцгобель

После фальцгобеля зачистку четверти производят зензубелем. При этом ширину строгания ограничивают щечки подошвы, а глубина определяется уступом.

Калевка или отборка

Калевка, или отборка, служит элементом украшения на обкладку ящиков комодов, филенок внутренних дверей и т. д. Выбирается калевкой или отборником.

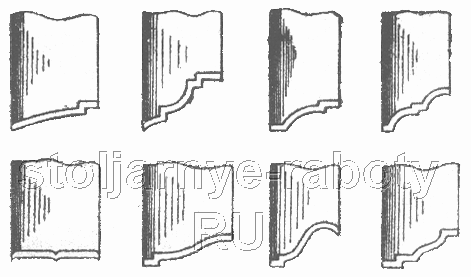

виды калевок или отборок
Виды калевок

Карниз и наличник

Карниз и наличник служат для придания красивого вида оконным и дверным коробкам, для скрытия швов соединений. Выбирается карнизником.

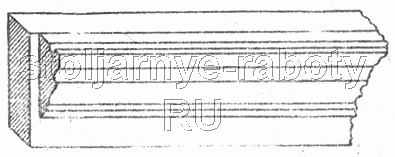

карниз
Карниз

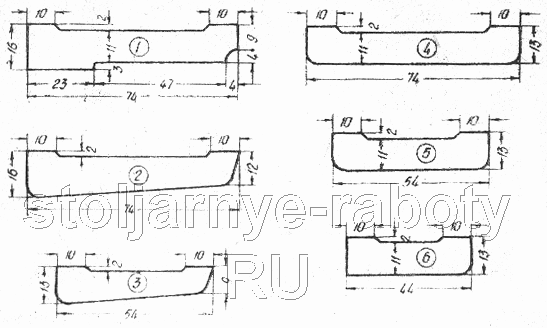

виды наличников
Виды наличников
карнизник
Карнизник

Галтель

Галтель — полукруглая выемка, употребляется в качестве украшения или ограничительных канавок для стока воды на деревянных крышах. Выбирается стругом, называемым галтелью.

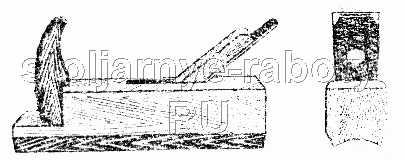

Струг-галтель
Струг-галтель
галтель
Галтель

Паз и гребень

Паз и гребень — продольная выемка и соответствующий ей гребень прямоугольного сечения при соединении досок или брусьев в шпунт. Выбирается стругом, имеющим название шпунтубель или пазник. Для прострагивания паза на заданном от края расстоянии сбоку колодки шпунтубеля имеется ребро или переставная направляющая линейка.

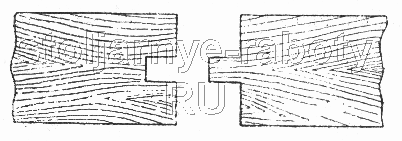

паз и гребень
Паз и гребень

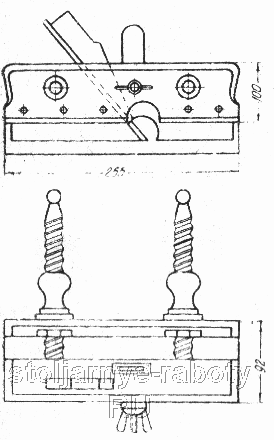

шпунтубель или пазник
шпунтубель или пазник
Шпунтубель или пазник

Штапик

Штапик — обкладка с закругленными кромками, служит для украшения и закрытия клеевых швов и зазоров, выбирается штапиком, подошва колодки которого и лезвие железки имеют вогнутый или выпуклый дуговой профиль.

штапик
Штапик

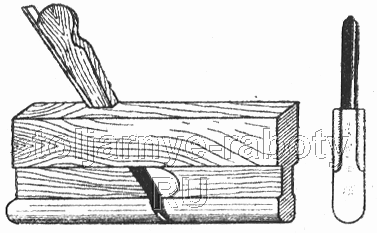

струг-штапик
Струг-штапик

Работа с фигурным инструментом.

Как видно из приведенных выше конструкций стругов профильного строгания, у них железки равны ширине колодок, а поэтому у последней отсутствуют щечки, которые в рубанках, фуганках и других инструментах для плоского строгания играли роль подпорных брусочков, предохраняющих от боковых отколов и отщепов.

Работа с фигурным инструментом требует большого внимания и умения. Например, обкладки, штапики и другие длинные и тонкие детали нужно обрабатывать в зажимах, иначе они будут прогибаться и не дадут правильной формы сечения по всей длине. При обработке зензубелем вначале делают рейсмусом разметку ширины и глубины фальца. Затем двумя пальцами левой руки (без большого) берут подошву колодки и ногтями двигают по ребру бруска, создавая тем самым ограничение хода зензубеля.

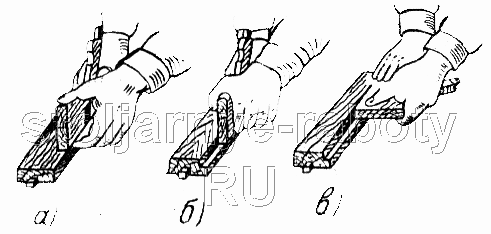

работа зензубелем
Работа зензубелем
а — в начале выборки фальца; б — после образования бортика фальца высотой 3 — 4 мм; в — при эачистке фальца.

Когда пальцы почувствуют риску, считается, что глубина фальца достигнута. Зензубель поворачивается на 90°, ставится в горизонтальное положение, и ширина фальца выбирается до риски, которая хорошо заметна глазом. Правая рука в указанном случае работы зензубеля расположена так же, как при работе рубанком
