Шиповые соединения

Часто столяру приходится производить соединение брусков, так называемую вязку брусков шипами. Она заключается в том, что особым образом обработанный конец одного бруска — шип — вставляют на клею в отверстие, продолбленное или высверленное специально для него в другом соединяемом бруске.

Виды шиповых соединений

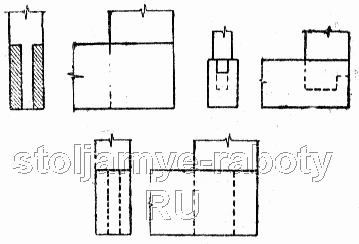

Разновидности шиповРисунки
Одинарный и двойной шипыодинарный и двойной шип
Сквозной и глухой шипы сквозной и глухой шип
Цельный и вставной шипы сквозной и глухой шип
Плоский и круглый шип плоский и круглый шип
Прямой, скошенный и лапчатый шип прямой, скошенный и лапчатый шип
Открытый, потемок и полупотемок открытый шип, потемок и полутемок

Направление волокон древесины в шипе должно быть продольным. Шилы с поперечным направлением волокон легко ломаются, я потому их не делают. Шипы бывают разных размеров и форм. Разновидности шипов приведены в таблице выше.

Соединение двойным шипом прочнее соединения одинарным. Цельный и вставной шипы одинаковых размера по прочности равноценны. Соединение плоским шипом несколько прочнее, чем круглым шипом, но более сложно для выполнения.

Скошенный шип из-за его, сравнительно с другими» меньшей прочности применяют лишь в тех случаях, когда этим облегчается выполнение вязки деталей, например в соединении боковой царги с ножкой стула.

Наиболее прочна вязка на лапчатый шип — «ласточки» хвост». Но наклон щечек к заплечикам у этого шипа должен быть не более 10°, иначе получатся сколы.

Соединение деталей шипами становится прочным только после склеивания. Чем больше площадь склеивания в соединении, тем оно плотнее, тем выше прочность. Шипы всеми своими частями должен плотно входить в гнездо или проушину. Достигается это путем правильного запиливания шипов, тщательным выдалбливанием гнезд и проушины, точной разметкой. На шипе и на краях гнезда должно оставаться не менее половины ширины каждой разметочной риски.
